镁合金的多系滑移与塑性调控

曾小勤1,2,于铭迪1,王静雅1,2 (1 上海交通大学轻合金精密成型国家工程研究中心;2 上海交通大学金属基复合材料国家重点实验室)

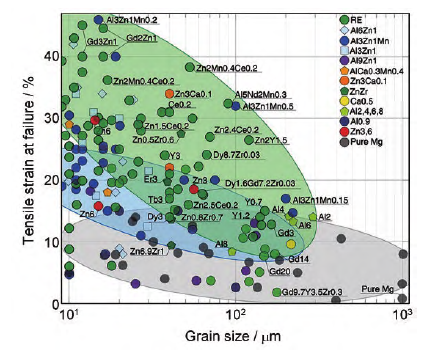

摘要:镁合金绝对强度低的瓶颈问题现已取得重大突破，但是其塑性仍旧偏低，可加工性和成形性欠佳，且强塑性匹配不足，导致镁合金构件在应用过程中存在诸多限制。本文从Mg的晶体结构特性及塑性变形机制出发，深入阐述了镁合金塑韧化的思路，指出了“多系滑移增塑”的调控方向：(1) 内在通过调整合金成分及温度，降低Mg的非基面与基面滑移系临界剪切应力比值，激发多系滑移，缓解塑性变形的各向异性；(2) 外在通过调控晶粒尺寸或引入可变形第二相，激活Mg基体位错滑移之外的塑性变形新机制，进一步实现镁合金塑性应变的高效协调。这为镁合金塑性、可加工性及成形性的提升提供了新思路，助力镁合金在高强塑性匹配方面发挥巨大潜能。

关键词:镁合金，塑性变形，强韧性，位错，多系滑移
