因瓦合金薄板组织演化及力学性能研究

邹福洋１，黄安杰１，马浩铭１，孙一鸣１，宋红宇２，刘海涛２ （1.东北大学材料科学与工程学院；2.东北大学轧制技术及连轧自动化国家重点实验室）

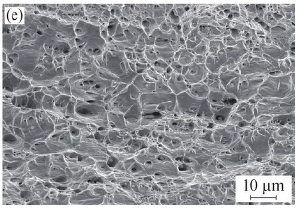

摘要：针对因瓦合金传统制备工艺存在成材率低、生产效率低等问题，提出了薄带连铸—冷轧—退火的新制备工艺。利用光学显微镜、ＥＢＳＤ、ＥＰＭＡ及ＳＥＭ研究了新制备工艺下因瓦合金薄板的组织演化，并测试了其力学性能。结果表明：薄带连铸因瓦合金铸带坯未出现表面裂纹、晶间氧化及Ｎｉ元素宏观偏析，微观组织由粗大的柱状奥氏体晶粒组成；利用新制备工艺，获得了厚度0.5ｍｍ及0.7ｍｍ的因瓦合金退火板，组织中含有大量退火孪晶，退火板屈服强度在２５１～２８１ＭＰａ范围内，抗拉强度在４２０～４４５ＭＰａ范围内，断后伸长率超过30%，拉伸断口均为典型韧性断裂形貌，与传统制备工艺下的退火板力学性能相当。

关键词：因瓦合金；薄带连铸；冷轧；退火；微观组织；力学性能；成材率；生产效率
