单晶金刚石表面平坦化技术的发展与挑战
杨阔1, 2 柴智敏1, 2 戴媛静3 刘宇宏1, 2 路新春1, 2（1.清华大学高端装备界面科学与技术全国重点实验室；2.清华大学机械工程系；3.清华大学天津高端装备研究院）
摘要：作为新一代超宽禁带半导体材料，单晶金刚石（SCD）凭借其优异的物理特性（禁带宽度5.5 eV，击穿场强9.9 MV/cm，热导率22 W/(cm·K)），被视为突破硅基集成电路性能极限的理想材料。然而，其极高硬度（莫氏硬度10）和极强化学惰性使其表面加工面临重大挑战，特别是晶圆级平坦化技术已成为制约金刚石集成电路发展的关键瓶颈。聚焦集成电路制造需求，系统评述了单晶金刚石抛光技术的最新进展，重点分析了机械类、高能束和多场耦合三大类抛光方法的材料去除机理、影响因素及局限性。机械类抛光（如机械抛光和超声波辅助抛光等）工艺过程简单，但硬对硬摩擦易引入表面损伤，难以实现亚纳米级抛光；高能束抛光（如激光抛光、离子束抛光和等离子体抛光等）利用高能粒子代替磨粒来抛光，这类抛光存在选择性差、热影响区深、高能粒子注入等问题，难以实现低亚表面损伤及亚纳米级平坦化；多场耦合抛光（如化学机械抛光和等离子体辅助抛光等）通过场间耦合效应实现表面平坦化，但抛光工艺复杂且速率较低。尽管现有技术在不同应用场景中取得了一定进展，但仍无法完全满足亚纳米级精度、低损伤、高速率的抛光需求。未来的研究应致力于开发新型抛光技术，结合多种抛光方法的优势，推动单晶金刚石在高端芯片制造领域的广泛应用。
关键词：单晶金刚石；表面平坦化；亚纳米级抛光；去除机理；多场耦合抛光
目录介绍
0 前言
1 机械类抛光
1.1 机械抛光
1.1.1 MP研究现状
1.1.2 MP去除机理
1.1.3 MP局限性
（1）材料去除不均匀
（2）表面损伤与划痕问题突出
（3）加工精度难以控制
（4）抛光速率与质量不能兼容
1.2 超声波辅助抛光
2 能量束抛光
2.1 激光抛光
2.1.1 LP研究现状
2.1.2 LP去除机理
2.1.3 LP局限性
（1）抛光精度不高
（2）激光能量不均致使表面质量不均匀
2.2 离子束抛光
2.2.1 IBP研究现状
2.2.2 IBP局限性
（1）去除率较低
（2）各向异性效应
（3）成本高
（4）热损伤与表面改性风险，可能引入表面损伤
2.3 等离子体抛光
2.3.1 PEP研究现状与去除机理
2.3.2 PEP的局限性
（1）表面粗糙度受限
（2）设备复杂，成本高昂
（3）等离子体参数（如气体成分、功率、气压等）对抛光效果影响显著，工艺窗口较窄，需严格优化以避免过蚀或表面污染
3 多场耦合抛光
3.1 热化学抛光
3.1.1 TCP研究现状与去除机理
3.1.2 TCP局限性

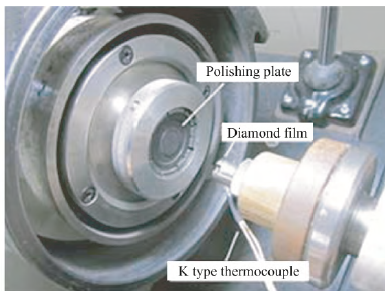

3.2 动摩擦抛光
3.2.1 DFP研究现状
3.2.2 DFP去除机理
3.2.3 DFP局限性
（1）加工精度难以控制
（2）表面均匀性控制困难
（3）亚表面损伤演化不可控
（4）材料去除机理存在争议
3.3 化学机械抛光
3.3.1 CMP研究现状
3.3.2 CMP去除机理
3.3.3 CMP局限性
（1）去除速率不高
（2）抛光质量依赖抛光参数
（3）抛光磨料软硬影响抛光速率和抛光质量
3.4 紫外线辅助抛光
3.5 等离子体辅助抛光
3.5.1 PAP研究现状
3.5.2 PAP局限性
（1）工艺复杂，参数控制要求极高
（2）成本较高
（3） 材料去除率较低
4 抛光技术总结
5 结论与展望
5.1 主要结论
5.2 当前技术瓶颈
（1）多场耦合调控机制尚未完善
（2）智能化控制体系存在明显短板
（3）绿色高效工艺的工业化面临多重壁垒
5.3 未来发展方向
（1）多场耦合机理的深度解析
（2）智能化调控技术的发展
（3）绿色高效工艺与标准化推广
©软件著作权归作者所有。本站所有文件均来源于网络，仅供学习使用，请支持正版！
转载请注明出处！
发表评论 取消回复
