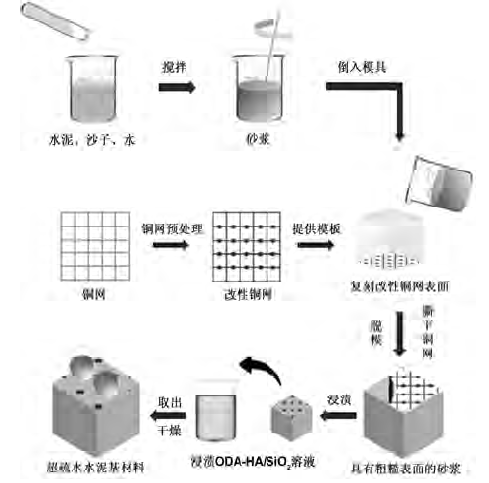

摘　要：　通过改性铜网复刻和ＳｉＯ２相结合共同作用构建水泥基材料微纳米粗糙表面，并采用十八胺接枝腐殖酸作为低表面能物质修饰该表面制备出高稳定性超疏水水泥基材料涂层。研究了涂层中掺入不同浓度ＳｉＯ２及改性铜网复刻对其疏水性能的影响，并测定出ＳｉＯ２掺入最佳浓度。关键词：　超疏水；水泥基材料；表面特性；微观结构；吸水量；稳定性

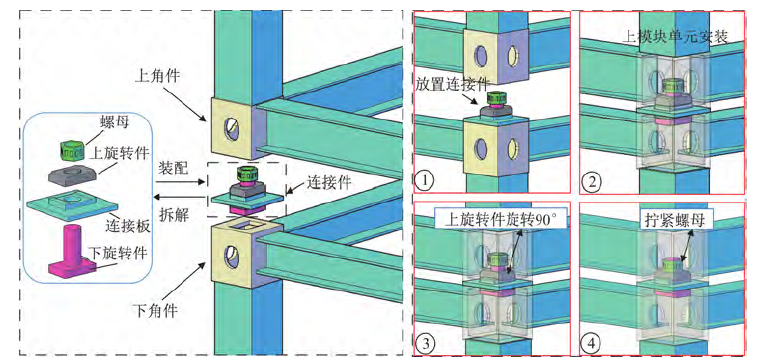

摘　要：　通过对模块单元的分析和研究，提出了模块尺寸的选型建议，并通过不同功能模块的组合，形成典型的模块化宿舍、住宅、办公、学校等建筑方案。。通过系统研究模块单元的设计、制造、运输、安装等全过程，形成了模块化钢结构建筑产业化的成套技术，并以示范性生产基地、示范工程及系列化产品，加快推动模块化钢结构建筑的市场规模化应用。关键词：　模块化钢结构； 拼接节点； 标准化设计方法； 一体化； 产业化

摘要:装配式建筑钢结构具有节能、环保、资源可循环利用的特点,符合我国未来建筑发展方向。但普通钢材易受腐蚀,钢材表面防腐是目前钢结构设计中必须考虑的内容。由于防腐作业成本高,并且除锈产生粉尘,涂料有机化学物质、镀层金属对大气及土壤产生污染,是制约建筑钢结构发展的重要因素。故开发免涂装新型钢材,降低加工成本,减少环境污染,对于建筑钢结构发展具有重大意义。为此,在钢中添加Ni、Cr、Cu合金元素满足材料耐大气腐蚀性能要求,结合型钢轧制工艺特点,采用V 微合金化,轧后冷却过程中V(C,N) 弥散析出强化,研发了Q390级抗震耐候热轧H型钢(Q390NHD) ,采用周浸对比试验研究了其耐蚀性,分析了在大气中长期暴露的腐蚀问题,论证了耐候钢作为装配式建筑钢结构材料的可行性。Q390NHD级型钢的主要化学成分范围:m(C)≤0.12%,m(Si)≤0.50%,m(Mn)≤1. 50%,0.20%≤m(Ni)≤0.65%,0.30%≤m(Cr)≤1.25%,0.20%≤m(Cu) ≤0.55%,m(V) ≤0.12%;力学性能:下屈服强度ReL在400MPa以上,抗拉强度Rm在560~600MPa 之间,屈强比不大于0.80,短比例试样断后伸长率不小于25%,-20℃夏比冲击功不小于34 J/cm2 ,满足GB 50017-2017《钢结构设计标准》中采用抗震性能化设计的钢结构构件材料性能要求。72h周浸试验中,Q390NHD钢的腐蚀速率为1. 665g/(m2·h) ,是普碳钢的47.0%,其耐蚀性是普通钢的2倍多,与09CuPCrNiA 相当。参照ISO 11844-1∶2006 标准分析,Q390NHD 型钢70 a的腐蚀厚度,若按照室内腐蚀性IC3级给出的腐蚀速率上限估算,总腐蚀量不超过0.031 mm;达到IC4 级时,不超过0.3 mm;即使室内最严重腐蚀情况(IC5级) ,也不超过0.7mm。因此,只要适当增加腐蚀裕量,在我国大部分地区,将Q390NHD钢应用于普通民用办公及住宅钢结构建筑中是可以免涂装的。

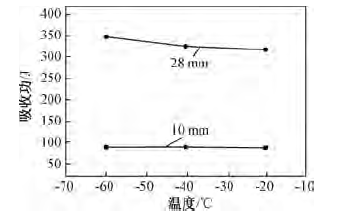

摘　要:为验证建筑结构抗震耐蚀耐火钢Q460 FRW 抗低温冲击性能的设计要求,用SANS 型摆锤式冲击试验机对Q460 FRW 钢开展抗低温冲击韧性试验,并进行了试样断口微观形貌的分析。试验结果表明: Q460 FRW 钢在低温环境下能保持较高的冲击功和良好的冲击韧性。关键词:Q460FRW 钢; 低温抗冲击性能; 断口形貌分析

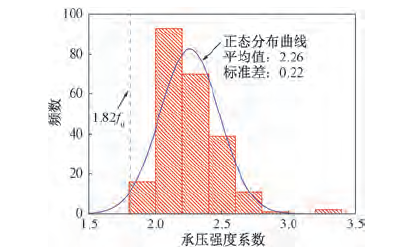

摘要: 高强钢用于钢结构可节省用钢量，降低钢结构制作、运输和安装成本。由于高强钢力学性能与普通钢具有不可忽视的差异，近年来国内外学者开展了大量的高强结构钢应用研究工作。高强钢结构在工程中应用除需进行合理的构件设计外，还需为高强钢构件之间设计高效的连接以形成安全、可靠的结构。关键词: 高强钢结构; 焊接连接; 螺栓连接; 研究进展

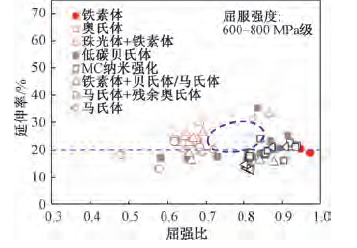

摘　要:随着社会经济的不断发展,建筑行业对于建筑材料强度的要求也越来越高,耐火钢以其优异的综合性能和良好的耐火安全性等优点,被广泛应用于高层及大跨度建筑中。对于耐火性能的调控方式也从高成本的高Mo( ≥0. 40%) 加单一元素的微合金化为主的方式向经济型的节Mo( ≤0. 30%) 加Nb、V 和Ti 等多元复合微合金化方式发展。关键词:微合金化; 耐火钢; 纳米析出; 耐火机制
