钛双极板表面碳掺杂氮化钛耐腐蚀涂层制备

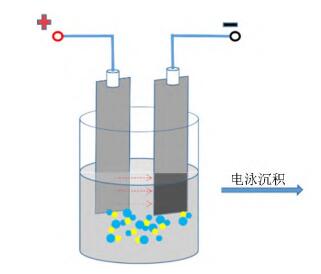

摘 要:为改善钛双极板在质子交换膜(PEM)水电解槽环境中的耐腐蚀性能和导电性能,采用电泳沉积-热处理两步法在钛基底表面制备碳掺杂氮化钛(C-TiN)复合保护涂层,并在0.5 mol/L 的 H2SO4 和5 mg/L 的 F- 溶液中模拟PEM 水电解槽阳极环境测试其电化学腐蚀性。结果表明,电泳沉积及热处理改善了氮化钛纳米颗粒的连通性,增强了涂层与衬底的粘附力,实现了电子在电活性材料中快速传递。4
铂族金属循环利用技术开发现状及展望

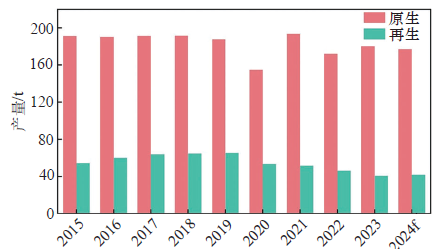

摘要：铂族金属（PGMs）是汽车、石化、能源、国防装备等领域不可或缺的战略性金属资源，但PGMs矿产资源极度匮乏，供需矛盾突出；开展PGMs循环利用是保障PGMs安全供应、支撑关联产业高质量发展的重要举措。本文分析了PGMs的供给和应用情况，明确了当前PGMs市场的供需态势；全面梳理了PGMs湿法回收（含氰化法、盐酸+氧化剂工艺），火法回收（含铅捕集、铜捕集、锍捕集、铁捕集工艺）的技术特征与应用情况；着重从焙烧‒浸出、铁捕集‒酸浸、低温铁捕集‒电解‒离心萃取工艺等方面阐述了PGMs火法‒湿法联合回收技术的研发与应用进展。其中，低温铁捕集‒电解‒离心萃取成套工艺延续了低温铁捕集研究思路，通过低熔点渣型设计将铁捕集温度由1800℃以上降至约1400℃，富集得到Fe-PGMs合金后经电解进一步富集PGMs，再经离心萃取提纯依次得到Pd、Pt、Rh，实现了短流程分离提纯PGMs，具有绿色、高效、低成本的诸多优点。着眼PGMs循环利用产业高质量发展，建议围绕“PGMs富集、分离提纯、污染防控”全流程开展基础研究和技术攻关，加快建设PGMs循环利用全链条标准体系和绿色低碳的产业生态环境，全面开展业务流程的“互联网+”能力建设以实现“回收‒处理‒再利用”全流程的智能化。
电沉积法制备钼涂层的研究进展
摘 要：钼涂层具有高温强度高、耐腐蚀性好与抗辐照能力强等优异的理化性能，在冶金、航空航天和核工业等领域具有良好的应用前景。本文梳理了钼涂层的主要制备方法，包 括 热 喷 涂、物理气相沉积与电沉积等，比 较 了 不 同 制备方法的优缺点。着
激光增材制造相变诱导型高熵合金的研究进展
摘要：高熵合金是以4种及以上元素为主元的合金，热力学上存在高熵效应，动力学上呈现迟滞扩散效应，晶体学上表现为晶格畸变效应，使用时展现出鸡尾酒效应，具有良好的力学性能和耐腐蚀性。相变诱导塑性高熵合金通过在变形过程中发生马氏体相变，延迟了裂纹的产生，同时提高了金属的加工硬化率，解决了塑性-强度难题，具有极大的研究潜力和应用前景。铸造高熵合金存在偏析严重、晶粒粗大等缺陷，成形样品力学性能差。增材制造具有局部熔池快速凝固的特点，成形的高熵合金成分均匀、晶粒细小，力学性能远高于铸件。本文阐述了增材制造成形相变诱导塑性高熵合金的显微组织、力学性能、组织演变、耐蚀性等方面的研究进展，并展望了未来的研究方向。
激光增材制造硬质合金的缺陷控制工艺与机理
摘要:选区激光熔化（SLM）技术是目前WC-Co硬质合金增材制造的主要工艺之一，但由于金属相和陶瓷相在物理性质上存在显著差异，如何基于SLM工艺打印得到无裂纹和孔洞、且具有高性能的硬质合金零件仍然面临重要挑战。本文首先基于熔点差异相对较小的WC-Ti粉，研究了激光功率、扫描速率、扫描间距对成形试样孔隙率的影响规律，由此建立了激光工艺参数与打印件致密性的函数关系，发现扫描速率对成形试样致密性的影响最为显著。在此基础上，通过进一步协同优化激光光斑尺寸和粉末粒径，SLM打印WC-Co硬质合金的孔隙率降低至1.5%，完全消除了裂纹，并结合分子动力学模拟揭示了激光光斑尺寸和粉末粒径的优化匹配对抑制打印硬质合金中形成裂纹、孔洞等缺陷的作用机理。基于优化的WC-Co复合粉末、SLM成形和后续热处理条件，打印获得了具有双晶组织特征、近全致密的硬质合金切削刀片，维氏硬度为（1300±20）HV30，抗弯强度为（1020±130）MPa，压缩强度达到（3520±240）MPa，综合力学性能与同成分、类似晶粒尺寸的烧结硬质合金相当，显示出良好的应用前景。
纯银溅射靶材的制备、微观结构及溅射成膜研究
摘要：银薄膜作为高新技术领域极具潜力的新材料，在现代工业中得到了广泛的应用。以银靶为源材料的磁控溅射已成为制备银薄膜的常用方法。本研究比较了冷轧状态和退火状态下Ag靶的溅射性能，探讨了Ag靶与Ag薄膜之间的关系。结果表明：冷轧变形量为83.33%后进行 600 ℃退火可以有效提高 Ag{110}的织构密度。冷轧态和退火态Ag靶具有相似的沉积速率。两种Ag薄膜的电阻率均随溅射时间的延长而降低。在溅射时间相同的情况下，退火态Ag靶溅射的Ag薄膜电阻率低于冷轧态Ag靶溅射的Ag薄膜。退火态Ag靶组织均匀，溅射后溅射跑道较浅。
生物浸出技术在贵金属二次资源回收中的应用
摘要：贵金属因其独特的物化性质广泛应用于高新技术领域，在催化、能源、光电和医药等多领域具有重要价值。我国贵金属矿产资源较为匮乏，但作为工业体系健全的制造业大国，对贵金属的需求巨大，使得供需矛盾异常突出。开展贵金属二次资源回收能够缓解我国贵金属供需矛盾并带来巨大的经济效益。传统冶金方法在贵金属二次资源回收工艺上存在着诸多问题，例如能耗高、成本高、流程长、环境污染严重等。生物浸出作为一种新兴的绿色技术，具有绿色环保、能耗低、成本低、选择性高等优点，在贵金属资源利用方面得到广泛关注，成为目前贵金属冶金科学研究的热点。本文综述了生物浸出贵金属的研究进展，包括涉及的微生物种类、作用机制、影响因素以及该技术面临的挑战与发展前景。
高强钼基材料的研究现状及展望
摘要:钼合金及钼基复合材料因高熔点、较高的高温强度、适宜的密度、低热膨胀系数等优良性能已在冶金、机械、航空航天、核工业等领域得到广泛应用。 钼的电子结构决定了其本征脆性，而通过合金化、第二相强化、大塑性变形等方式可以改善钼的非本征脆性，提高钼基材料高温强韧性。本文综述了钼基材料强化方式与强化型钼合金及复合材料的研究现状，分析了钼基材料高温力学性能影响因素，展望了高强钼基材料的发展方向。
钒合金抗高温氧化腐蚀研究进展
摘要：以V−(4−5)Cr−(4−5)Ti 合金为代表的钒合金具有高温性能优异、抗辐照肿胀性能好、中子辐照活化性低等诸多优点，被视为先进核聚变反应堆最有潜力的候选包层结构材料之一. 然而，钒合金在较高温度下的氧化腐蚀及吸氧脆化问题仍是目前制约其实际应用和长寿命服役的重要因素. 因此，提升钒合金的抗高温氧化腐蚀性能，对于提高其服役温度、延长其服役寿命以及拓宽其应用领域均具有重要意义. 本文综述了国内外有关提升钒合金抗高温氧化腐蚀性能的三种主要方案，即添加抗氧化性元素、应用扩散型涂层和包覆型涂层，并对这些方案的主要特点、应用实例以及存在的问题进行了分析和讨论. 上述三种方案中，包覆型涂层由于可以将钒合金基体和服役环境完全隔离，因而具备更大的应用潜力. 根据钒合金的应用特点，对先进包覆型抗氧化腐蚀涂层的发展趋势和技术需求进行了展望，以期为钒合金抗高温氧化腐蚀研究工作的深入开展提供借鉴.
酸化生物炭负载锰材料对Pb(Ⅱ)的吸附性能及机理研究
摘要: 水体中重金属污染问题越来越被水环保领域研究人员所重视,如何高效去除水体中重金属问题被广泛研究。研究利用农林废弃物核桃壳作为原材料,制备出核桃壳衍生生物炭材料(WC)以及改性生物炭材料(SMWC)。并对其进行表征分析,研究材料的物理微观以及吸附特征性质,表征结果表明,改性后的炭材料表面孔隙中聚集较多的细小颗粒,增加了表面的粗糙程度;较改性前O—C=O、C—O 和O-Mn-O 基团的含量有所增加。研究了外界条件对SM-WC去除Pb(Ⅱ)的吸附性能影响。结果表明,在温度298K下,pH=5.5,SM-WC投加量为0.4g/L,Pb(Ⅱ)浓度为20mg/L的条件下,模拟吸附水中Pb(Ⅱ)的效率最高,去除率为93.8%。根据吸附动力学、等温线和热力学分析表明:SM-WC对Pb(Ⅱ)的吸附过程更符合拟二级动力学和Langmuir等温吸附模型,属于单分子层吸附,并且以化学吸附为主。
