碳纤维粉末改性铁基粉末冶金材料的组织与性能

汪家瑜 1，方华婵 1，张芊芊 1，段志英 1，方舟 1，张茁 2，陈卓 1，许永祥 3，任子安 1(1. 中南大学 粉末冶金国家重点实验室；2. 中南大学 高等研究中心；3. 中车戚墅堰机车车辆工艺研究所有限公司)

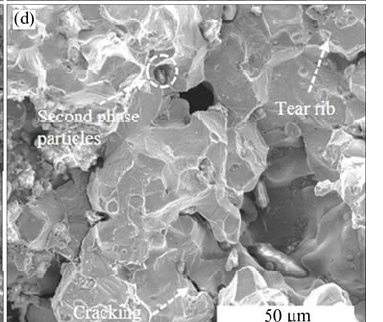

摘要：采用还原 Fe 粉作为基体，分别添加长度约为 20μm 的微米短碳纤维(micron short carbon fibers, MCsf)和粒径为 1～4μm 的碳纤维颗粒(carbon fiber particles, Cfp)作为弥散相，采用压制−真空烧结制备 MCsf/Fe 和Cfp/Fe 粉末冶金材料，并与平均粒度 10 μm 的天然石墨(natural graphite, NG)为原料制备的 NG/Fe 粉末冶金材料进行对比。研究微米短碳纤维、碳纤维颗粒对粉末冶金材料显微组织、物理性能、力学性能和尺寸变化的影响。结果表明：碳纤维颗粒的活性远高于石墨和脱胶短碳纤维(degummed short carbon fibers, DCsf)，空气气氛下800 ℃的最大质量损失率为石墨的3.75倍，脱胶短碳纤维的16.6倍。与 NG/Fe 和 MCsf/Fe 粉末冶金材料相比，Cfp/Fe 粉末冶金材料在烧结过程中的尺寸稳定性大幅提高，最大径向膨胀率和收缩率分别为0.39%和 0.14%，且强度和韧性最高，密度、抗弯强度、剪切强度和抗拉强度分别为6.91 g/cm3、736.9 MPa、205.7 MPa和334.8 MPa，伸长率达到 10.5%，材料的断裂模式由脆性沿晶断裂向完全韧窝型断裂转变。

关键词：Fe；短碳纤维；烧结收缩率；活性；力学性能；尺寸变化
