高性能紧固件用A286高温合金的组织与力学性能

董晨曦1，李艳军1，张亚楠1，陈波1，刘晨璐1，司家勇2（1.河南航天精工制造有限公司；2.中南林业科技大学机械与智能制造学院）

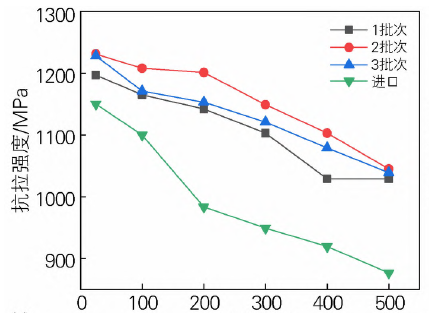

摘要：利用金相显微镜、硬度计及电子万能试验机，研究了固溶及时效处理后高性能紧固件用国产A286高温合金的显微组织、晶粒度、硬度及室温、高温拉伸性能，并与进口A286合金的组织与性能进行了对比。结果表明：不同批次国产A286合金平均晶粒度等级分别为8.5级、9.5级和9.5级，相较进口合金的晶粒度7.7级更细，满足标准要求；不同批次国产A286合金固溶态硬度平均值为186～189HBS，时效后的硬度平均值达到36.4～38.3HRC，高于进口A286合金；随着测试温度的升高，不同批次国产A286合金的抗拉强度、屈服强度和断后伸长率逐渐降低，断面收缩率保持在48%～52%之间，拉伸性能优于进口A286合金，有利于保证高性能紧固件产品的质量。

关键词：高温合金；晶粒度；硬度；拉伸性能
