基于金属衬底的石墨烯温度传感器仿真

田传升a,b,王俊强a,b(中北大学 a.仪器与电子学院;b.前沿交叉科学研究院)

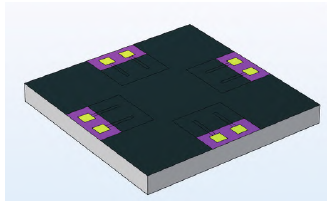

摘要:针对动力设备实时温度测量的需求,研究了一种快响应、宽温区的石墨烯温度传感器。传感器芯片由金属衬底、绝缘层、金属电极层、石墨烯传感层、保护层和金属抗氧化涂层组成。以热导率高的金属为衬底,另外在传统的陶瓷保护层的基础上增加四元金属抗氧化涂层,能够有效阻挡高温下氧气的渗透。利用有限元软件进行分析,当温度由室温升高到1 200 ℃时,采用硬质合金、氧化铝、氮化硅为衬底的芯片响应时间分别为55、660、75 ms,衬底热导率越高,响应速度越快。传感器芯片各层厚度的变化对热应力的影响极大,当金属衬底厚1 000 μm、绝缘层厚0.1 μm、保护层厚0.5 μm、氮化钛打底层厚0.04 μm、氮铝化钛过渡层厚0.3 μm、钛铝硅氮功能层厚0.7 μm、氮化钛硅着色层厚0.5 μm 时,最大热应力较小,为24 966 MPa。该研究为拓展石墨烯温度传感器的耐温范围提供新的思路,为石墨烯传感器应用于高温瞬态测量提供可行性方案。

关键词:温度传感器;石墨烯;金属衬底;有限元分析;高温
