基于机器视觉的钢球直径尺寸测量技术

李帅奇，陈於学（华中科技大学 机械科学与工程学院）

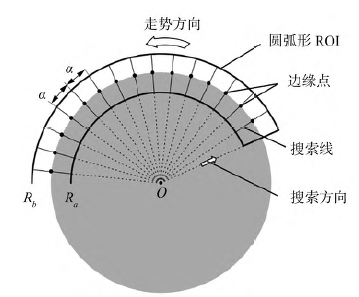

摘要：针对目前国内轴承钢球直径数字化分选工作效率低、精度差的难题，提出了一种基于机器视觉的钢球直径测量方法。通过双远心镜头系统获取钢球灰度轮廓，对钢球灰度轮廓进行极坐标转换以获取特征点的灰度值，基于多项式拟合灰度曲线并求取亚像素边缘点的位置；对钢球直径进行参数化处理，得到数字化的钢球直径值并提出一种去钢球表面垃圾的优化算法以消除垃圾对测量结果的影响；对视觉系统进行标定，消除镜头畸变产生的测量误差；实际测量结果表明，该算法的重复测量精度小于0.5μm，适用于大批量的在线测量，满足工业自动化测量的需求。

关键词：滚动轴承；机器视觉；钢球；分选；标定；在线测量
