多光束激光选区熔化研究进展

曾庆鹏1，傅广1，2，任治好3，彭庆国1，肖华强1，李少波2，张正文3（1 贵州大学 机械工程学院；2 贵州大学 省部共建公共大数据国家实验；3 重庆大学机械工程学院）

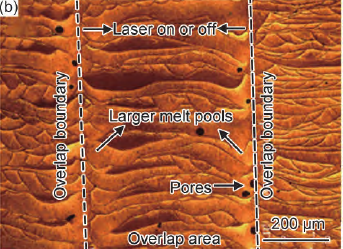

摘要：激光选区熔化（selective laser melting，SLM）作为一种常见的增材制造（additive manufacturing，AM）技术，在多孔和薄壁等异形零件的成形领域受到广泛关注。然而，传统的单光束SLM 成形因成形尺寸小、成形效率低等问题而发展缓慢。多光束激光选区熔化（multi-beam selective laser melting， MB-SLM）在单光束SLM 成形的基础上，通过多光束、多振镜分区扫描并进行拼接成形，实现了成形尺寸和成形效率的大幅同步提升，有效地解决了单光束SLM 成形存在的固有难题，有望成为进一步拓展金属增材制造应用领域的新兴技术。本文综述了多光束激光选区熔化在成形原理、成形设备以及工艺缺陷的形成及控制方面的研究进展，归纳了多光束激光选区熔化成形不同合金的显微组织和力学性能，重点阐述了工艺缺陷和力学性能调控的主要策略。最后对其未来发展趋势进行了展望，如应关注多光束间的时空差异特性对力学性能的影响、改变不同区域间工艺参数的一致性以减少成形件的工艺缺陷等。

关键词：多光束激光选区熔化；增材制造；缺陷调控；显微组织；力学性能
