电弧增材制造高强度Al-Mg-Sc系合金研究进展：冶金缺陷、微观组织和力学性能

马成勇1，侯旭儒1,2，赵琳1，阚成玲1，曹洋1，彭云1，田志凌1（1 钢铁研究总院有限公司；2 中国工程物理研究院机械制造工艺研究所）

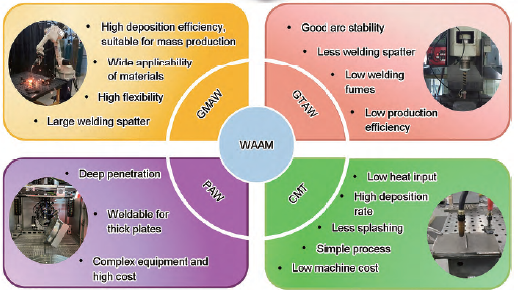

摘要：电弧增材制造(WAAM)技术因其制造成本低、沉积效率高、成形构件无尺寸限制等特点，成为大型复杂构件一体化制造最具潜力的技术之一，尤其适用于焊接性能优异的Al-Mg-Sc 系合金。基于此，本文详细综述了WAAM成形Al-Mg-Sc 系合金的研究进展，包括冶金缺陷、微观组织和成形性能。在WAAM中，通过优化丝材成分、打印工艺和引入层间搅拌摩擦加工(FSP)均能有效降低气孔率，改善微观组织和提升合金性能。成形合金最低气孔率约为0.026%；由于Sc 强烈的微合金化作用，微观组织均为等轴晶，平均晶粒尺寸约为10 μm，成形合金表现出优异的性能，直接时效后，合金最高抗拉强度可达470 MPa，且具有优异的塑性。然而，WAAM专用Al-Mg-Sc 系合金丝材的研发、冶金缺陷形成的内在机理、粗大微米级Al3(Sc1 - x, Zrx)相的调控以及多性能的探究仍需进一步解决。最后，基于机器学习在智能制造中的优势，对未来机器学习在WAAM成形中的应用进行了展望：正向性能预测与逆向成分/工艺求解，从而加速WAAM专用高强度铝合金丝材研发，并降低生产成本、缩短研制周期。

关键词：电弧增材制造，高强度Al-Mg-Sc合金，冶金缺陷，组织和性能，机器学习
